一、产品简介

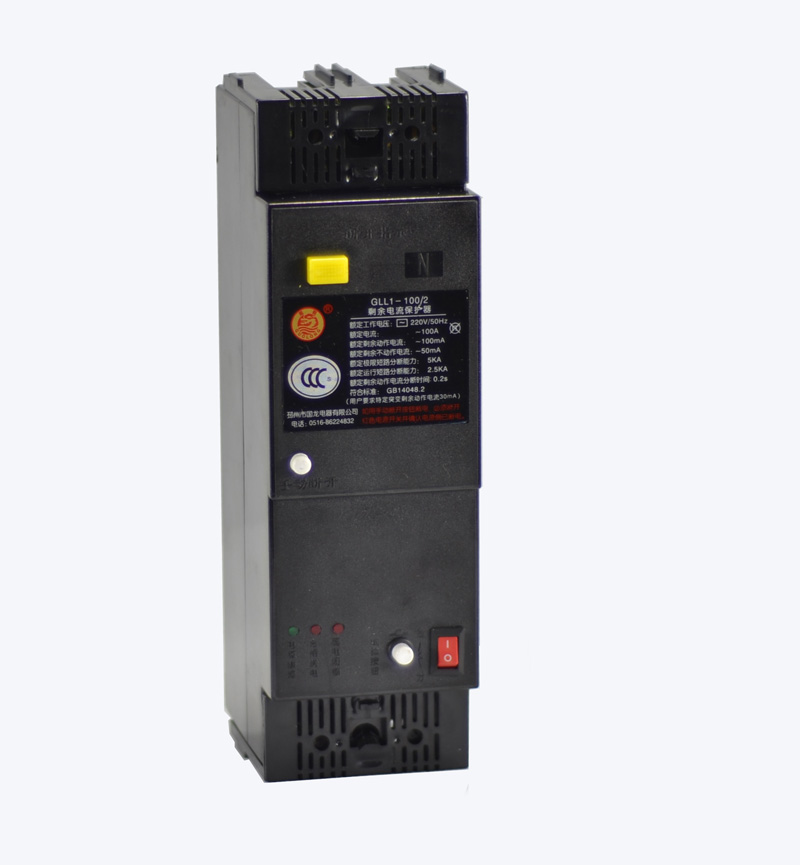

GLL1-100/2 剩余电流保护器（单相电动合、分闸型），在断路器的基础上，增加了电动操作系统，配合电子电路，构成一种能自动合、分闸、带有漏电、过流、短路保护性能一体化的剩余漏电保护装置。

本产品符合GB14048.2等标准的要求。

二、产品用途

产品用于工作电流100A以下，2V/50Hz的中性线接地的供电线路中，作人畜接触带电体作间接补充保护，同时可作线路设备过载、短路保护。

三、产品结构及功能说明、安装尺寸

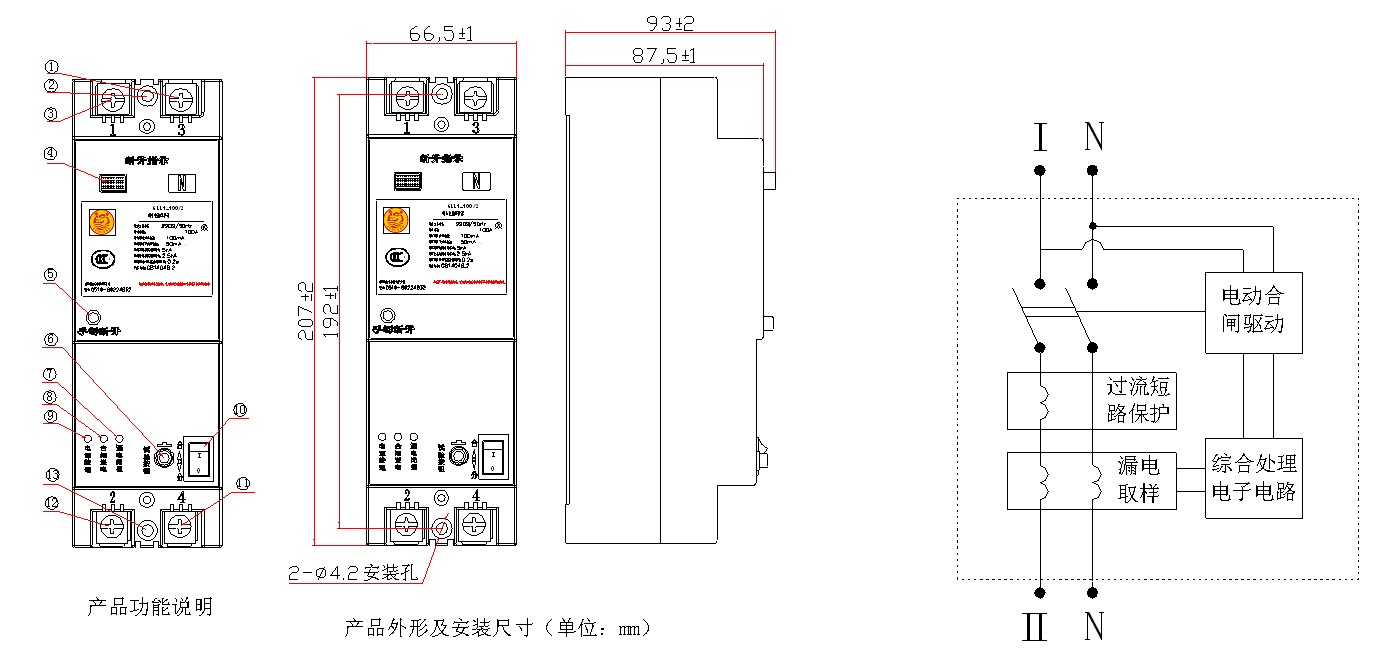

                  产品外形及安装尺寸（单位:mm）                                     内部接线图

产品结构与功能说明：

1、3 产品电源接线（产品上侧  1、3为电源接线）；

11、12 产品负载接线（下侧 2、4为负载接线）；

4 断开指示：弹出表示内部开关断开，吸入表示内部开关接通；

5 手动断开：保护器在无辅助电源或电源电压有故障情况下，强行按下手动断开按钮，保护器内部开关能迅速断开；断开后，立即断开保护器电源开关

产品正面的三只指示灯及功能说明：

7 漏电闭锁指示灯、8 合闸送电指示灯、9 电源接通指示灯；

电源接通指示灯亮：供电线路已向保护器电源侧送电；

合闸送电指示灯亮：保护器向负载送电；

漏电闭锁指示灯亮：因为供电线路泄漏电流超越了保护器设定的动作电流，保护器分闸，不再重合闸。

10 电源开关：用于操作保护器内部合、分闸。控制保护器合闸、分闸；

6 试验按钮：用来对保护器施加一定量的漏电电流，验证保护器是否可靠动作

2、13 产品安装孔：用于产品的安装固定；

四、技术参数

1、额定电压：        2V/50Hz        2、额定电流：   100A

3、额定剩余动作电流： 100ｍＡ

4、分断时间：   0.2s              5、额定极限短路分断能力： 5kA

6、重合闸时间：   -60s              7、动作特性分类：    AC

根据用户要求特殊 定制突变剩余动作电流             30ｍＡ

五、安装使用要求

1、适应在环境温度为-5℃～+ 40℃，相对湿度＜90%，海拔不超过00米的条件下使用。

2、保护器应安装在干燥、通风、无尘、无有害气体、远离磁场和震动的地方，应防太阳直晒，防雨雪侵蚀，应固定在便于操作的地方，并有一定高度，严禁水平、倒置安装。

3、保护器正面上方的1、3应对应电源相线与N线（N线严禁错接或漏接），并在电源侧1线串接RTO熔断器。严禁在N线串接RTO熔断器。

4、其固定丝、接线丝安装力度适度，防止接线丝松动烧坏接线装置。

5、电源进出线应选用足够面积的铜线或铝线配合过渡接线装置，导线面积≥25mm²。

6、用户可根据自己供电线路的状况选择本产品的功能。

六、送电试验

1、按保护器安装图接线。接线无误方可送电，保护器电源接通指示灯亮，将电源开关置于合闸位置，保护器30s后闭合，断开指示吸入，合闸送电灯亮，说明内部开关接通，向负载侧送电。

   2、点触漏电试验按钮，保护器应立即分闸。

   3、验证剩余漏电动作性能：在被保护供电线路下侧，用专用的剩余电流保护器测试仪进行测试（在没有剩余电流保护器测试仪的情况下，可用2V15W-25W灯泡）一端接地，一端触被保护侧Ⅱ相，保护器应可靠动作。漏电闭锁灯亮，不再重合闸。（不可用导线直接接地试验）

4、验证突变剩余漏电动作性能：在被保护供电线路下侧，施加约等于30ｍＡ的突变剩余动作电流，保护器应可靠断开, 保护器断开后， 30秒钟后保护器自动重合闸。

七、敬告

1、请您严格按照有关法规对本剩余电流保护器进行安装使用，并定期定量试验，（建议一周作一次以上试验，并作书面记录），发生异常情况，应立即退出运行，并更换正常的保护器。

2、应经常检查接线是否牢固，以防止松动烧坏接线装置，并应避免高温、潮湿损坏；

3、本产品对人畜在地上接触带电体起间接补充保护，人畜在零线和火线间触电不起保护作用；

4、检修线路时，将保护器的电源开关置于断开位置，保护器断开，验证被保护供电线路无电压，方可检修线路。

5、保护器如有异常现象，要及时退出运行，回公司维修或交于有资格的人员维修正常后再使用。非专业人员请勿打开。

6、本产品在一年内，确因质量问题，厂方实行三包，并终身维修；

7、地震、火灾、雷击、异常电压、其他不可抗拒的自然灾害等原因，不属于产品的三包范围，但本公司提供维修服务。

8、我公司可为您提供GLC-6剩余电流保护器的测试仪及各种带有工作电流、漏电动作电流可调，电子三段保护、热磁保护、远程通信的各种剩余电流动作保护器。

            单只、多只使用接线图

1、应在供电变压器输出端按相关标准要求接好地  线；

2、在I（相线）装RTO熔断器，严禁在N线装RTO熔断器；

3、负载后N线不可有接地线，D1、D2两只保护器下端负载要独立使用，严禁相互负载使用。
