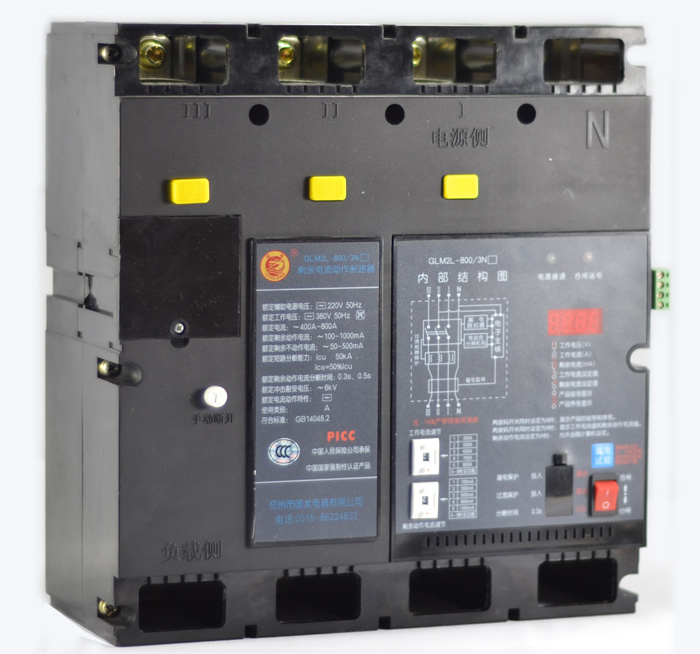

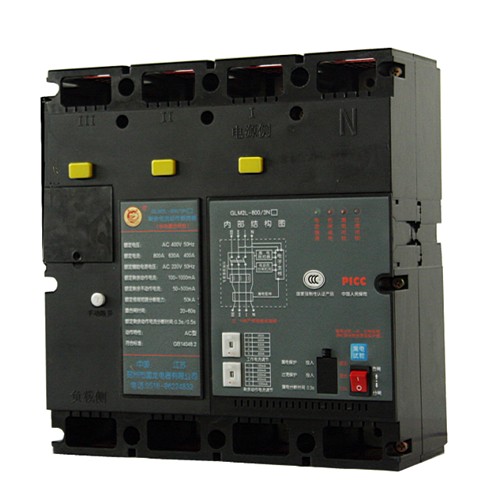

GLM2L-800/3N (自动合、分闸型漏电断路器)剩余电流动作断路器

发布时间:6/22/2011  新闻类别:产品展示 点击次数:10409



1、产品简介



GLM2L-800/3N(电动合分闸型)塑壳式剩余电流动作断路器(以下简称断路器),内部由三相四线或三相四极、热磁式、电子式过流保护的空气断路器组成。内置电动操作系统配合电子电路,组合成能自动合、分闸,有漏电、过流、短路保护功能,工作电流在800A以下的,有综合保护功能的保护装置。部分产品留有RS-485通信及远程分断接口。

产品符合GB14048.2标准的要求。部分产品支持DL/T645-2007多功能电能表通信协议。


2、产品用途


产品用于额定工作电压380V/50Hz工作电流在800A以下,三相四线、三相三线动力及220V单相照明电路中,作人畜接触带电体起间接补充保护使用。产品对供电线路、用电设备有漏电、过载、短路保护作用。产品结构可靠,安装方便,适用于工矿企业,移动用电场所,农村电网的多级保护。并可作为预付费电度表控制开关和各种远程控制开关之用。

产品在供电线路中根椐需求可作总保护,也可作分路保护,不推荐您作末级保护。


3、技术参数


3.1 额定工作电压:   AC 380V  50Hz

3.2 额定电流:AC 800A、(400A、500A、630A、700A)可调

3.3 额定辅助电源电压:  AC  220V/380V  50Hz

3.4 额定剩余动作电流:AC 100mA~1000 mA

3.5 额定剩余不动作电流:AC 50mA~500mA

3.6 额定极限短路分断能力:AC 50kA

3.7 额定剩余动作电流分断时间:0.3s、0.5s

3.8 电动合闸时间:20s ~ 60s

3.9 动作特性:AC型

3.10 运行状况:电动合闸锁定,电动分闸,工作时节电无声。


4、产品结构与尺寸









5、工作条件


5.1 适应在环境温度为-10℃- +40℃;相对湿度<90%;海拔不超过2000米。

5.2 断路器应安装在干燥、通风、防尘、防止有害气体、远离磁场、防止震动、太阳直晒,雨水侵蚀,固定在一定高度便于操作的地方。


6、安装断路器


6.1 请参照断路器接线图接线。

6.2 断路器应垂直安装,严禁水平或倒置安装,用螺钉通过安装孔固定。

6.3 产品上侧Ⅲ、Ⅱ、Ⅰ、N为电源进线侧,分别对应相线A、 B、 C和电源中性线(零线)N,下侧Ⅲ、Ⅱ、Ⅰ、N为负载侧接线。

6.4 电源进出线应选用足够面积的过渡接线装置或导线(导线截面积:400A>100mm2800A>320mm2),进出导线的绝缘电压大于500V,以满足断路器及用户负载的使用要求。

6.5 接线螺丝力度要适度,以防止接线螺丝松动,烧坏接线端装置。--本文来源于邳州市国龙电器有限公司http://www.guo-long.com



7、功能介绍与操作使用



数码管显示说明:[非数显型无此显示]见附录

工作电流显示代号:    A    单位A.

辅助电源电压显示代号:U    单位V

剩余电流显示代号:    L    单位mA

因漏电或过流动作后,断路器数码管显示漏电电流或过流动作电流值,在下一次合闸时自动清除。

远程控制接口:(根据用户要求定制)接线端有四个接线孔,上端的两个接线孔为RS-485通讯接口,下端两个为远控接口。

7.1 三个断开指示,显示断路器的内部工作状态,弹出为断开,吸入为接通。

7.2 手动断开:在无辅助电源或电源电压有故障及其它紧急情况下,强行按手动断开按钮,开关能迅速断开。断路器面板上的红色电源开关应及时断开,防止由于电源停电复送电造成二次合闸!

7.3断路器正面二只指示灯作用:

电源指示绿灯亮――表示电源侧电源接通;

合闸指示红灯亮――表示断路器内部接通并向负载送电。

7.4 漏电试验按钮:用来试验断路器是否正常工作。

7.5 剩余电流设定:面板上拨码开关的数字为1、2、3、4、5分别表示断路器的额定剩余动作电流为100mA、300mA、500mA、800mA、1000mA。0档为1000 mA.拨码开关的6、7、8、9、档,为附设功能。

7.6 工作电流设定:

面板上拨码开关的数字为1、 2、 3、 4、 5依次分别表示额定工作电流为400A、 500A 、630A 、700A 、800A;0档时表示额定工作电流为800A。拨码开关的数字为6、 7、 8、 9时,表示附设功能。

7.7内藏三个功能拨动开关:

1 漏电保护退出:当保护开关拨到退出位置,断路器无漏电保护功能,只做过流及短路保护用。

 注意:退出功能供专业人员在检修电路故障时使用外,其他人员请勿使用此功能。

2 过流退出选择:当保护开关拨到退出位置,断路器无过电流保护作用,只作漏电及短路保护用。

3 动作时间0.3s、0.5s选择:当您将断路器用于分路保护时选用动作时间0.3s;当您将断路器用于总保护时,将动作时间调到0.5s。

7.8 送电、试验

7.8-1 经检查接线无误后方可送电试验,接通供电侧电源,断路器面板上的电源接通灯亮,再接通断路器上的合分闸开关,经5s后,三个断开指示自动吸入,其断路器内部已接通(此时应能听到“啪”的一声合闸声),合闸送电灯亮,并向负载侧送电。

7.8-2试验:轻按漏电试验按钮,断路器应立即分断,经过20s-60s电动合闸后,5s内再按漏电试验按钮,断路器应立即分断,合闸送电灯灭,数码管显示漏电动作值,并闪烁,不再电动合闸。(电动合闸功能,用户可根据需要定制)

7.9 产品在按规程安装送电试验正常后,应将功能开关盖板用封签封上,非专业人员不得擅自打开。


8、敬告


8.1本产品功能选择请按GB13955-2005《剩余电流动作保护装置安装和运行》或DL/T499-2001《农村低压电力技术规程》中相关要求使用。

8.2请您严格按照相关规程对本断路器进行安装、试验、使用,并定期定量试验,(建议一周作一次以上试验,并作书面记录),新安装的剩余电流断路器、需要专用的剩余电流断路器测试仪,进行测试(本产品漏电的动作特性受供电线路质量影响,测试时要加以注意)。发生异常情况,请查清是供电线路故障,还是断路器故障,如是断路器故障,应更换正常的断路器。

8.3本产品在电网中作总保护和分路保护使用,对人畜在地上接触带电体作间接补充保护。人畜在零线与火线,火线与火线间触电不起保护作用。

8.4 应经常检查接线是否牢固,以防松动烧坏接线装置及断路器。

8.5 N线严禁漏接或错接,严禁跨越断路器接线,严禁在负载N侧重复接地。

8.6需要检修线路时,将断路器的电源开关置于断开位置,确认断路器内部开关断开后。再用万用表或其他方式测试负载侧有无电压,并做好安全接地。方可进行。

8.7 断路器的辅助电源AC220V接在断路器内部的Ⅱ、N线上,检修时断路器的Ⅱ、N,可供AC220V电源,进行验证断路器的相关性能。

8.8 断路器如有异常现象,要及时退出运行,交有资质的人员维修正常后再使用。

8.9非专业人员请勿擅自打开断路器。如需检修,请将产品交与专业人员维护。请保护好合格证,以便追溯;本产品自售出后一年内,确因质量问题,本公司实行三包。

8.10由于火灾、雨水侵蚀、雷击、地震、外力撞击,电压异常、断路器接线错误,接线松动造成烧坏接线端装置等以上非质量原因造成的产品损坏本公司不提供产品退换,提供维修,三包期过后本公司仍负责维修服务,本公司收取相关费用。
